一．水質電導率傳感器應用環境說明

水質電導率傳感器又稱電導率計、在線電導率監測儀，水質電導率傳感器是水質檢測中應用最廣泛的傳感設備，主要用于測定水中總離子的濃度，可以反映水體中離子濃度的大小。用于環境水質檢測、各種高/低離子強度的水樣測試，能夠滿足大多數工業/環境應用對在線電導率測量的要求。

信號輸出：RS485（MODBUS-RTU）。

內部信號隔離技術，搞干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體

性能穩定，使用壽命長

IP68防水標準

24*1.2 18*1.5*2 28*2 2

二．水質電導率傳感器技術性能和規格

1.水質電導率傳感器技術參數

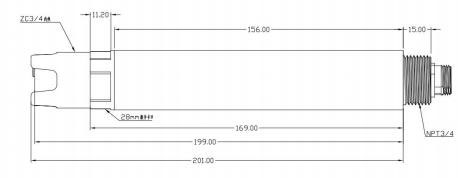

2.水質電導率傳感器尺寸圖

傳感器接頭為M12航空插頭連接器5芯母座

三．水質電導率傳感器安裝和電氣連接

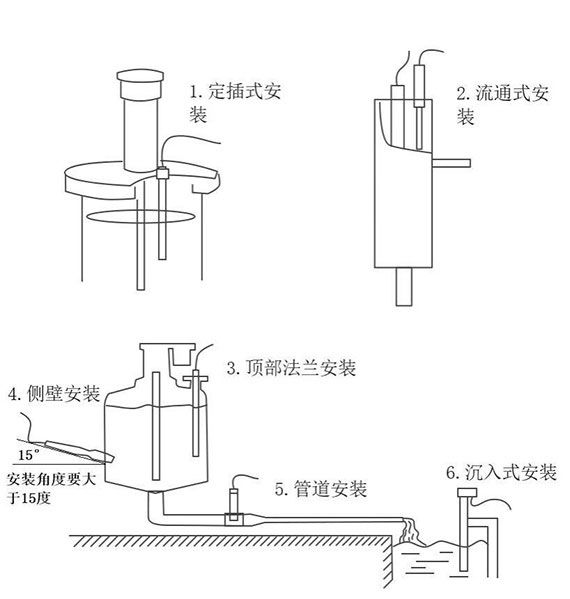

1.水質電導率傳感器安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.水質電導率傳感器電氣安裝

線纜為5芯屏蔽線，線序定義：棕色-電源線（12~24VDC）

黑色-地線（GND）

藍色-485A綠色-485B

黃色-4-20mA電流輸出（未用可懸空）

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

四．水質電導率傳感器維護和保養

1.使用和維護

常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
